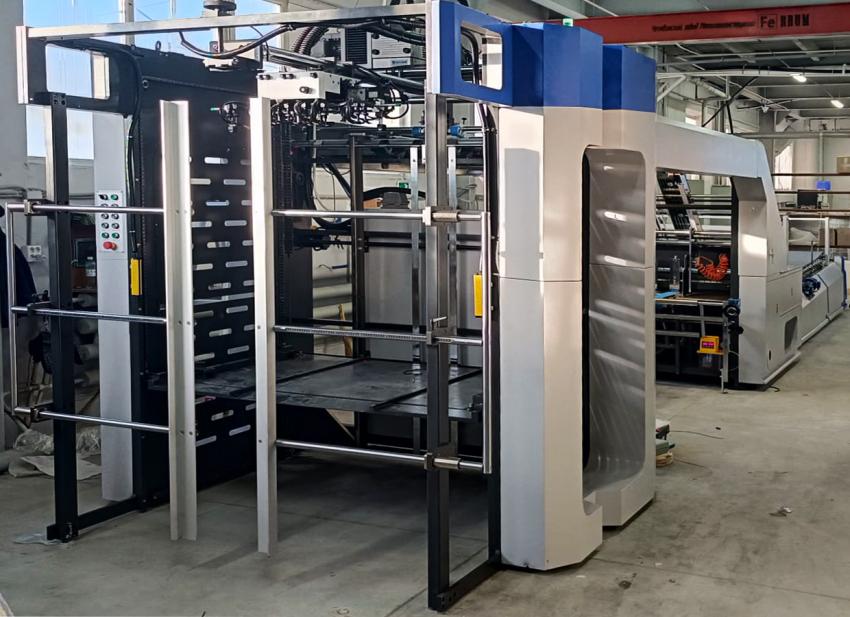

Производительная кашировальная машина GALAXY-1200A установлена в типографии «ВК», Челябинск

Компания «Полиграфические машины» установила в конце января высокопроизводительнуюкашировальную машину GALAXY-1200A в типографии «ВК» из Челябинска. Поставка выполнена подзаказ в соответствии с техническим заданием заказчика.

Типография «ВК» давно работает на рынке картонной упаковки, и имеет большой опыт работы скашировальными машинами других брендов. Специалистам «Полиграфических машин» удалосьпредложить комплектацию, которая удовлетворила требования клиента.

Производительность: скорость работы превышает 13000 листов в час. На производительностьлюбой кашировальной машины влияют две группы факторов: материалы и конструктив. Завод-изготовитель оборудования может повлиять только на последний. В GALAXY-1200A им примененомного фундаментальных решений:

• Мощная тяжелая рама, способная выдержать вибрациии на высоких скоростях;
• Удлиненные верхний и наклонный конвейер с системой боковой приводки, которыепозволяют разогнать листы лайнера при этом сохраняя стабильность подачи;
• Замкнутый цикл из сервоприводной головки самонаклада и сервоприводной системыравнения листа по переднему краю, что позволяет автоматически регулировать цикличностьприводки в зависимости от скорости подачи.;
• Сервоприводная регулировка вакуума – в отличие от базовой системы с магнитнымиклапанами – эта система способна обеспечивать стабильность и требуемую частоту работывакуумных ремней нижнего самонаклада;

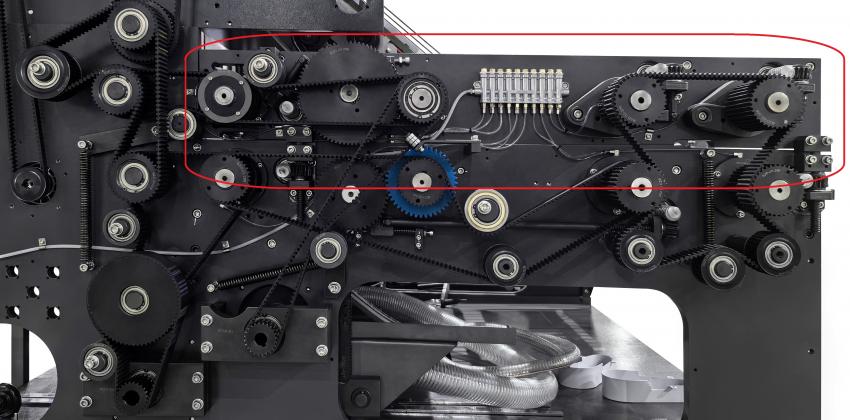

• Привод валов зубчатыми ремнями – позволяет преодолеть ограничения цепныхмеханизмов, и обеспечить надежность и более тихую работу всей машины;
• Компоновка из 2-х пар каландрирующих валов большого диаметра, вместо одной пары также влияет на скорость работы, т.к позволяет более надежно приклеить лайнер к листуосновы на скорости. Клеевой, дозирующий и проводящий валы так же имеют увеличенныедиаметры.

Видео работы кашировки GALAXY-1200A лайнер 200 г/м.кв + Е-волна:

Автоматизация: помимо производительности, кашировальная машина GALAXY-1200A позволяетвладельцам типографии сделать профессию оператора более доступной для обучения и найма. Вналадке машины применяются:

• Автоматическая переналадка самонакладов, проводящего и наклонного конвейеров назаданный оператором формат листа. Это означает, что оператору нет нужды взбираться полестнице и вручную на глаз устанавливать направляющие верхнего конвейера, выставлятьположение вакуумной головки и боковых направляющих стопы. И это означает, чтооператор допустит меньше ошибок при настройке.;
  Видео автоматической переналадки кашировки GALAXY-1200A:

• Автоматическая установка давления всех валов: проводящих, клеевых и каландрирующих изапись настроек давления в память машины для каждой из работ. Каждая из групп валовоснащена собственным индивидуальным мотором, который определяет их положение; Автоматический контроль подачи воды в клеевую секцию и режим автоматической смывкивалов – многократно упрощают обслуживание машины оператором;
• Моторизированная настройка смещения верхнего ремня обжимающего конвейера ииндивидуальная настройка его скорости – с главного пульта.

Все компоненты автоматизации работают на облегчение ежедневного использованиякашировальной машины и ухода за ней. И, в конечном счете, еще больше повышают экономическийэффект от использования GALAXY-1200A.

Качество:

Точность совмещения лайнера с основой - главный показатель качества кашировки. В GALAXY-1200A используется система из двух ступеней приводки:

• Система равнения листа по верному краю на верхнем и наклонном проводящем конвейере –когда лист стягивается к левой направляющей;

• Скоростная серво-приводка по переднему краю двумя сервомоторами путем считыванияинформации о положении левого и правого краев лайнера и краев листа основы 4-мяфотодатчиками. Точность выравнивания перекоса на GALAXY-1200A составляет +/- 0,1 мм.Важно, что погрешность перекоса остается стабильной и не увеличивается с увеличениемскорости работы. Это и позволяет разгонять машину до скорости более 13000 листов в час.

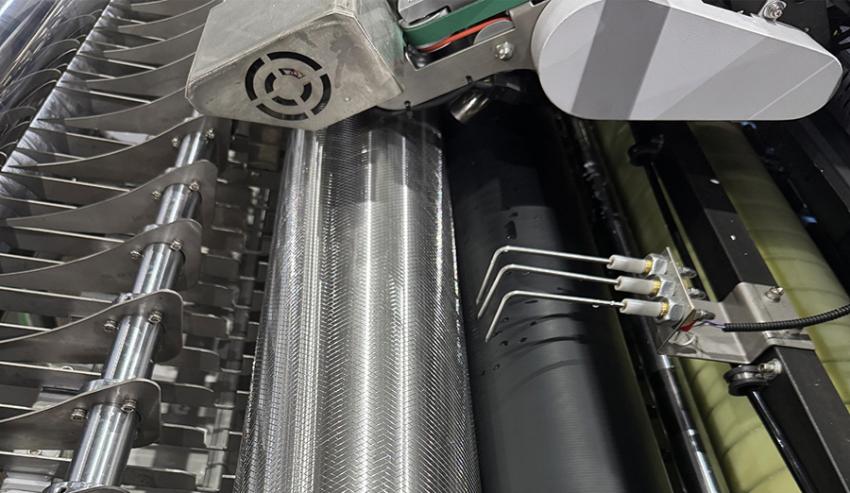

Равномерность проклейки – второй показатель качества кашировки.За равномерность отвечает большой клеевой вал диаметром 150 мм. Благодаря увеличенномудиаметру вал равномерно наносит клей на большую длину без пробелов. Непрерывность нанесениясплошного слоя обеспечивается так же за счет автоматической индивидуальной регулировки скоростивращения клеевого вала.

Вал состоит из полнотелого стального сердечника и 10-миллиметровой трубы из нержавеющейстали насаженной на него в натяг. Полнотелый сердечник обеспечивает жесткость конструкции вала иустойчивость к деформациям. А нержавейка – устойчивость к окислению и коррозии.

На поверхность нержавейки имеются насечки – для повышения емкости клеепереноса и болееравномерного наката клея на лист основы. Зазор между клеевым и дозирующим валом регулируетсяиндивидуальным мотором, управляемым с главного экрана машины. Количество клея и его подкачкарегулируются автоматически с помощью датчиков уровня.

Расстояние между клеевыми и каландрирующими валами составляет всего 360 мм. Поэтому сразупосле проклейки и совмещения листы попадают под две пары каландрирующих валов диаметром 150мм. Эти обжимающие валы надежно припрессовывают лайнер к основе и обеспечивают необходимоесхватывания при небольшом количестве используемого адгезива.

Таким образом клеевая система GALAXY-1200A позволяет наносить минимально необходимый слойклея, что позволяет снизить его потребление и себестоимость кашировки.

Отсутствие коробления. После выхода из каландра листы укладываются на обжимающийконвейер плотным каскадом, придавливая друг друга. Скорость прохождения листа через конвейеррегулируется оператором индивидуально - в зависимости от времени сушки клея и количества в немводы.

GALAXY-1200A оснащена ремнем из нового волокнистого и, в тоже время - плотного материала, дляболее бережной проводки запечатанного лайнера. Важным свойством нового обжимающего ремняявляется его способность пропускать воздух. Это выгодно отличает его от сплошных резиновыхремней используемых на других кашировках. Вентиляция листов во время прохождения конвейерапозволяет им хорошо просушиться и при этом сохранить плоскую форму. Как результат - на выходетипография получает ровные откашированные листы без коробления.

Надежность: Проявляется в решениях, обеспечивающих непрерывную работы машины безостановок. А остановки возможны при замятиях. Для снижения вероятности возникновения замятий вконструкции машины применены следующие решения:

• Датчик 2-ного листа на вакуумной головке верхнего самонаклада – предотвратит замятиепри проскоке слипшихся лайнеров;

• Система облегчения проводки лайнера боковым ремнем верхнего и наклонного конвейера.При равнении на верхнем и боковом конвейере лист лайнера упирается ведущим левымуглом в боковой упор. При этом лист может зацепиться уголком и его сразу же перекосит имгновенно на конвейере произойдет замятие. Для устранения этого риска боковой упороборудован ремнем, вращающимся в том же направлении что и ход листа. Это не позволяетуголку упереться в упор и перекосить лист при выравнивании. Т.о. возможность замятияминимизирована;
• Воздушная подушка по правому и левому краю наклонного конвейера обеспечиваетотсутствие замятий и легкое скольжение лайнера по наклонному конвейеру в областьприводки и совмещения;
• Самонаклад картона оснащен 4-мя передними упорами вместо стандартных 2-х. Иногдадвухслойка может идти волнами и 2х упоров бывает недостаточно. 4 упора обеспечиваютменьший перекос листа основы по краям. В случае работы с совсем горбатой двуслойкойGALAXY-1200A может быть укомплектована вакуумным роликовым самонакладом вместовакуумных ремней;
• Вывешенная система валов – важнейшее конструктивное решение, обеспечивающеенадежность узла кашировки. Вся верхняя часть модуля смонтирована на отдельновывешенной раме, соединенной с основной рамой подпружиненными соединениями. Этогарантирует, что при случайном пролете 2-ного листа основы подвижная часть рамыподнимется на необходимую толщину. Таким образом валы клеевой системы, протяжки икаландры - не будут повреждены. В случае же их монтажа на жесткой монолитной раме –деформация валов была бы неизбежна;


Расширенный функционал:

• Минимально возможный формат листа – от 360х360 мм. Это позволяет типографии братьнекоторые эксклюзивные заказы в областях полиграфии смежных с производствомкартонной упаковки;
• Слимовка двух листов толщиной 0,3 мм. Машина оснащена комплектом специальныхсъемников для предотвращения налипания и накручивания тонкого проклеенного листа наклеевой вал. Работоспособность данной функции проверена в работе клиентом изЧелябинска;

Видео: 9000 л/час Слимовка на GALAXY-1200A:

И конечно, для удобства использования, интерфейс системы управления и кнопочные панелипереведены на русский язык.

Компания «Полиграфические машины» приглашает заинтересованных клиентов ознакомиться скашировальной машиной GALAXY-1200A в работе.
